Comment fabriquer soi-même une râpe à pommes : schémas, instructions, vidéo

Une abondante récolte de pommes et autres fruits, voire de légumes, peut facilement être conservée pour l'hiver ou, en cas de forte production, râpée pour nourrir le bétail à l'aide d'une râpe artisanale. Peu coûteuse, elle se décline en modèles manuels et électriques. Comparée à une râpe classique, elle permet un gain de temps et d'efforts considérable.

Comment fabriquer une râpe à pommes

Les modèles les plus simples peuvent être assemblés même sans plans. Vous aurez besoin d'une plaque d'acier inoxydable de 30 x 50 cm, d'une plaque de connexion, d'un levier de commande et d'un plateau pour positionner et fixer la structure.

Commencez par découper un trou dans le couvercle au diamètre souhaité, puis utilisez une plaque pour fixer la feuille d'acier inoxydable. Il ne reste plus qu'à installer le levier rotatif et à fixer la râpe manuelle sur le plan de travail. Elle est prête à l'emploi.

Liste des matériaux requis

Une version simplifiée de la râpe est composée des éléments suivants :

• seau galvanisé ;
• nervures de renfort sous forme de tiges d'acier ;
• barre d'armature coupée ;
• une boîte en bois ou en métal ;
• tables de chevet (tables).

Le principe de construction est simple : découpez le fond et l’anse d’un seau, puis percez des bords tranchants (comme une râpe). Renforcez la structure avec des nervures. Passez une barre d’armature dans les trous du seau, pliez-la pour former un levier permettant de faire tourner le tambour de la râpe artisanale. Placez une caisse par-dessus pour recueillir les pommes et fixez-la avec des vis. Pour plus de praticité, posez la structure sur une table ou une table de chevet. La gravité attirera les fruits vers la râpe, que l’on fait tourner manuellement.

Instructions étape par étape avec dessins

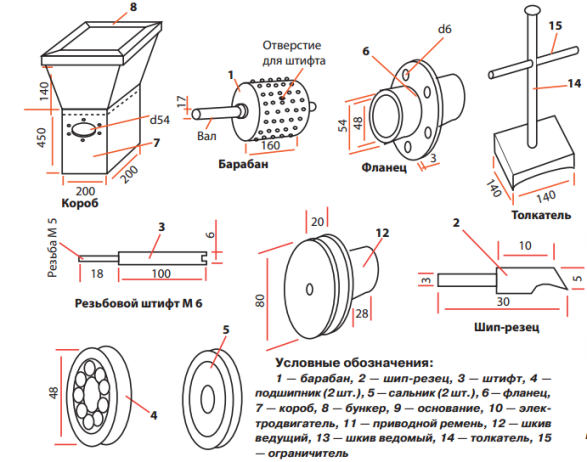

Des schémas sont nécessaires pour les conceptions plus complexes à base de moteurs électriques. Un flotteur simple est assemblé étape par étape à partir de tôle galvanisée, de tuyau de 19 mm (¾ pouce), de cornières de 25 x 25 mm et d'un arbre avec roulements. Exemple de schéma d'assemblage d'un système mécanique :

Instructions de montage pour une râpe mécanique efficace :

1. Fabrication du tambour de la râpe. Une tôle galvanisée de forme rectangulaire allongée, mesurant 200 x 600 mm, est marquée pour la perforation.
2. La feuille est percée en damier à l'aide d'un foret d'un diamètre de 6 à 12 mm (en fonction de la taille requise de la matière première obtenue).
3. Des dents sont formées sur les trous ainsi créés. Une tige d'acier de même diamètre est insérée dans chaque trou et enfoncée à l'aide d'un marteau.
4. Après avoir affûté les dents, l'acier galvanisé est plié en forme de cylindre et les extrémités sont rivetées.
5. Pour accroître la rigidité du tambour, des anneaux de renfort ou des anneaux métalliques sont soudés sur les bords. Des bandes d'acier sont soudées au centre de ces anneaux.
6. On utilise une cornière et un tube pour souder le cadre du tambour. La hauteur est choisie de manière à ce que le levier de la machine puisse être actionné confortablement en position assise.
7. Des trous sont percés au centre des bandes du tambour, et un arbre y est soudé. D'un côté, l'arbre devient soutien pour la poignée.
8. Des roulements sont installés de part et d'autre de l'arbre et vissés au châssis.
9. Un entonnoir galvanisé est monté au sommet de la structure.

Le dispositif ainsi conçu sert à broyer les pommes, les courgettes, les potirons, les carottes et les poires. Un bac est installé sous le tambour pour recueillir la pulpe juteuse et broyée.

Râpe à pommes à faire soi-même : vidéo

Râpe à pommes électrique à faire soi-même

On peut fabriquer soi-même une râpe à partir de pièces de récupération trouvées dans un garage ou un abri de jardin. Sa conception est facilement adaptable à vos besoins. Elle sert non seulement à traiter les pommes, mais aussi d'autres fruits et légumes. En changeant régulièrement l'élément de coupe, vous pouvez ajuster le mode de fonctionnement et utiliser l'appareil pour broyer de la paille, des plantes grasses et des aliments secs pour animaux.

L'appareil peut être assemblé en une journée si les composants, les compétences et les outils appropriés sont disponibles.

Ce dont vous aurez besoin

La conception artisanale est réalisée à partir d'un ensemble standard de pièces :

1. Trémie (bac de réception des pommes). Située au-dessus de la chambre de travail, parfois sur le côté.
2. La chambre de travail contient un hachoir en forme de tambour percé de trous et muni de lames.
3. Le moteur provient d'anciens appareils électroménagers tels qu'un extracteur de jus et une machine à laver.
4. Un bac de récupération du mélange fini (sortie). Installé sous la chambre de travail.

Pour simplifier la conception, les pommes (poires, courgettes, etc.) sont placées directement dans la chambre de travail, puis le mélange broyé en est déchargé.

Instructions étape par étape avec dessins

L'une des options pour une râpe artisanale à entraînement électrique est réalisée selon le schéma suivant :

1. Le moteur de la machine à laver est fixé au bord du plan de travail à l'aide d'une bande de métal et de vis.
2. Deux ébauches trapézoïdales sont découpées dans une feuille d'acier inoxydable (une exigence obligatoire pour travailler avec des produits alimentaires).
3. Les bords des trapèzes obtenus sont traités à l'aide d'un fichier.
4. Un trou est percé dans un trapèze, à 15 cm du sommet. Le diamètre de ce trou est légèrement supérieur à celui de l'arbre moteur. Le trapèze est fixé au moteur à l'aide d'écrous, la partie supérieure étant orientée vers le bas.
5. Un cylindre est découpé dans un bloc de 10 x 10 cm. Une râpe artisanale en acier inoxydable y est fixée à l'aide de vis.
6. Le tambour ainsi obtenu, percé de trous acérés, est fixé à l'arbre du moteur. Pour ce faire, un trou est percé dans le cylindre, enduit de colle époxy, puis vissé sur l'arbre.
7. Le deuxième trapèze est fixé à l'aide de lattes de 10 cm de large et de vis autotaraudeuses.
8. Le moteur est équipé d'un bouton de démarrage. Pour ce faire, un relais de démarrage est connecté au câblage du moteur, puis un interrupteur classique (fil muni d'une fiche) est raccordé à ce relais.

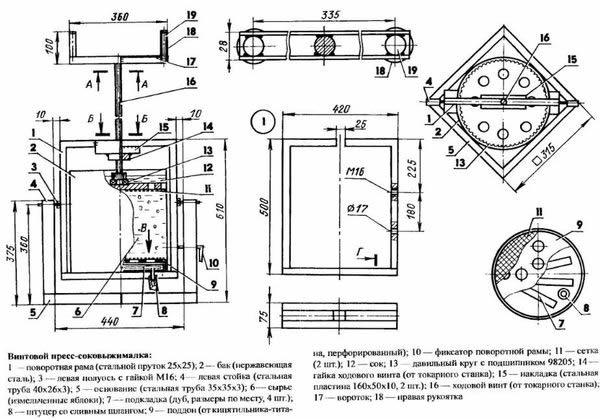

Schéma d'assemblage de la râpe électrique :

Vidéo

Les vidéos disponibles en ligne présentent en détail les méthodes de fabrication d'une râpe à pommes de jardin décrites dans cet article. Tous les modèles, du plus simple au plus sophistiqué et multifonctionnel, nécessitent un temps et un budget différents.

En plus des équipements mentionnés, le moteur peut provenir d'un aspirateur, d'une perceuse à percussion, d'une perceuse, d'une scie électrique, d'une pompe, d'un tracteur autoporté, etc.

Utiliser une râpe électrique

Une râpe, manuelle ou électrique, facilitera le jardinage et vous offrira une source de revenus supplémentaire. Vous trouverez peut-être les pièces nécessaires à sa fabrication dans votre remise ou votre garage. Si vous avez des animaux de compagnie, un broyeur vous permettra de préparer leur nourriture et de hacher les légumes abîmés de votre jardin ou de ceux de vos voisins.

Fabriquer une râpe à pommes est à la portée de la plupart des bricoleurs. Barils, bidons d'huile, châssis de machine à laver et structures préfabriquées maison peuvent servir de récipients. L'outillage nécessaire comprend une perceuse, une meuleuse d'angle, des outils de travail du métal et un poste à souder. En comparant le prix des modèles du commerce avec celui d'une râpe fabriquée maison, l'avantage de cette dernière option est évident. Une râpe correctement assemblée durera longtemps et ses réparations seront peu coûteuses.
